昱莊大袋包裝機具有包裝速度快、稱量精度高、性能穩定可靠、使用維修方便等優點。
同時,包裝袋可重復利用,降低包裝成本,減少環境污染。特別是考慮到勞動力的成本,昱莊大袋包裝機自動套袋裝置受到很多使用單位的青睞。

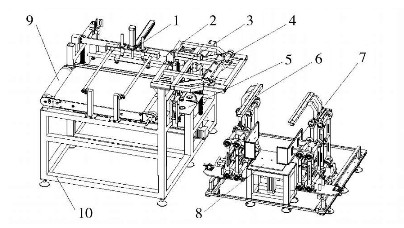

圖1 套袋包裝機原理圖
1-供袋組件 2-送袋組件 3-上開袋口組件4-夾袋口組件 5-下開袋口組件 6-整袋口組件7-推包組件 8-托包組件 9-移袋組件 10-機架
自動套袋裝置工作原理及其結構組成
自動套袋包裝機工作原理
自動套袋包裝機原理如圖1所示[2],首先供袋組件1將包裝袋從儲袋庫中吸取,并送入到移袋裝置9的輸送皮帶上,再由輸送皮帶將包裝袋送到固定在機架10的托臺上,后由上開袋口組件3與下開袋組件5共同作用,將包裝袋袋口吸開,此時送袋組件2上的拉袋鉤入袋口內,夾袋口組件4夾緊袋口兩端,并在送袋組件2上的氣缸作用下,將包裝袋由水平位套到垂直位的包裝機導料管上,此時,套袋裝置已經自動完成了供袋、上袋、套袋等動作。本裝置除完成套袋功能外,還需完成充填好的包裝物的袋口整形(整袋口組件6),整形好的袋口在托包組件8與推包組件7作用下,送入到下一工位封口。
大袋包裝機還要求各組件與控制系統能協調配合,保證能自動檢測包裝袋上下料位、自動填補吸袋位、每次只吸一條包裝袋、無空吸、漏吸現象,且開袋自如、開度可調、夾袋可靠[3]。大袋包裝機以期
完成每分鐘能輸送19條包裝袋(包裝袋尺寸為1020∀550mm)的套袋任務。
大袋包裝機能自動完成袋子送入導料管,自動完成每分鐘13包的工作量。為提高系統運行效率,優化處理了供袋組件的結構參數,取得完美成功。
