昱莊生產的全自動定量包裝機，按計量斗形式主要分為有斗式和無斗式；按重量形式主要分為凈重式和毛重式，但大都采用模塊化設計思路。設計的樣機采用無斗式毛重進行稱量，主要由儲料倉、皮帶給料機、過渡器、截料裝置、稱重單元、夾袋裝置、氣動部分、縫包部分、成品輸送部分以及電氣控制單元等組成。自動定量包裝機結構組成如圖1所示：

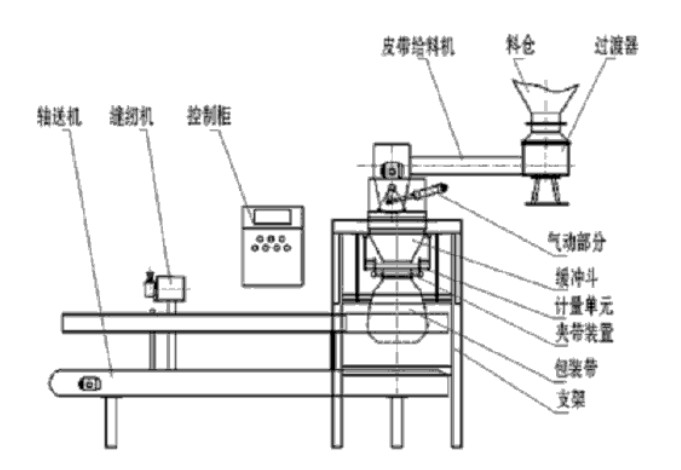

圖1 自動定量包裝機結構組成
定量包裝機主要技術指標
全自動定量包裝機的最大秤量為25～100kg；稱量速度為6～10袋/分；稱量精度為±0.5%～±1.0%；平均功耗約為5kw。
皮帶給料機
給料部分形式較多，通常有直落式、螺旋給料、刮刀式、振動式和皮帶給料等，根據物料的不同可選擇不同的方式，這一部分選擇是否合適直接影響到定量包裝機的速度和精度。由于飼料行業工藝的特殊性，為克服采用漏斗式易堵料、螺旋或刮刀易使物料破碎、振動給料粉塵污染嚴重等問題，為此，在該定量包裝機中我們選用皮帶給料的方式。
稱重單元
稱重部分主要由稱重斗、稱重傳感器、稱重顯示控制器等組成，能夠完成物料的準確計量，并能發送控制系統所需的控制信號：超、欠量信號，預置提前量信號、提前量信號、目標值信號、4～20mA模擬量信號及標準的RS232/485信號。
夾帶接料斗
全自動定量包裝機夾帶部分為圓形，可保證夾袋后的密封性，并流有排氣口，使袋內的粉塵及空氣及時排出，該部分主要依靠氣動執行元件完成其各項動作。
